実機のない公開モータ

実機がない=バーチャルモータを紹介します。これらのモータは実機のあるモータ(コンプレッサモータ)よりも体格が大きく,EVなどで使用されるモータの体格を想定しています。 技術報告では詳細図面と解析結果をが公開されており,形状最適化などに使用していただくことを目的としています。

一覧


永久磁石同期モータ(Permanent Magnet Synchronous Motor: PMSM)

IPMSM 8P12Sモータ,IPMSM 10P12Sモータ

EV用主機モータを想定した8極12スロットの集中巻モータです。

そして,先のIPMSM8P12Sを10極に変更したものモータも紹介します。二重三相巻線を想定しています。

[paper2025][CITE2025] でバーチャルモータとして紹介されています。また,[paper2021] で二重三相モータの計算結果例が紹介されています。

極数:

8/10

スロット数:

12

巻線方式:

集中巻

タイプ:

埋込磁石型

../_images/IPMSM8P12S.png

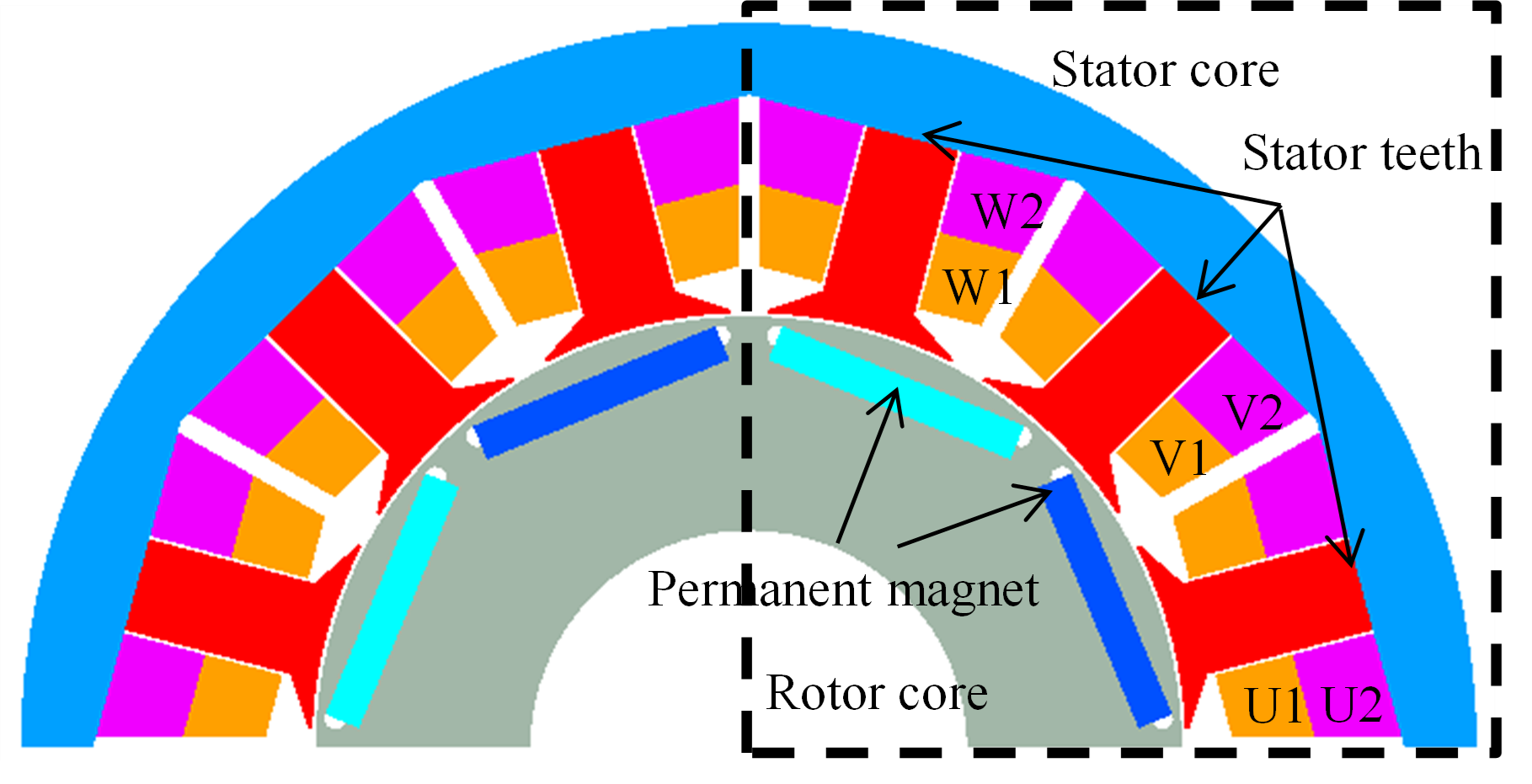

図 109 IPMSM8P12Sモータ

../_images/IPMSM10P12S.png

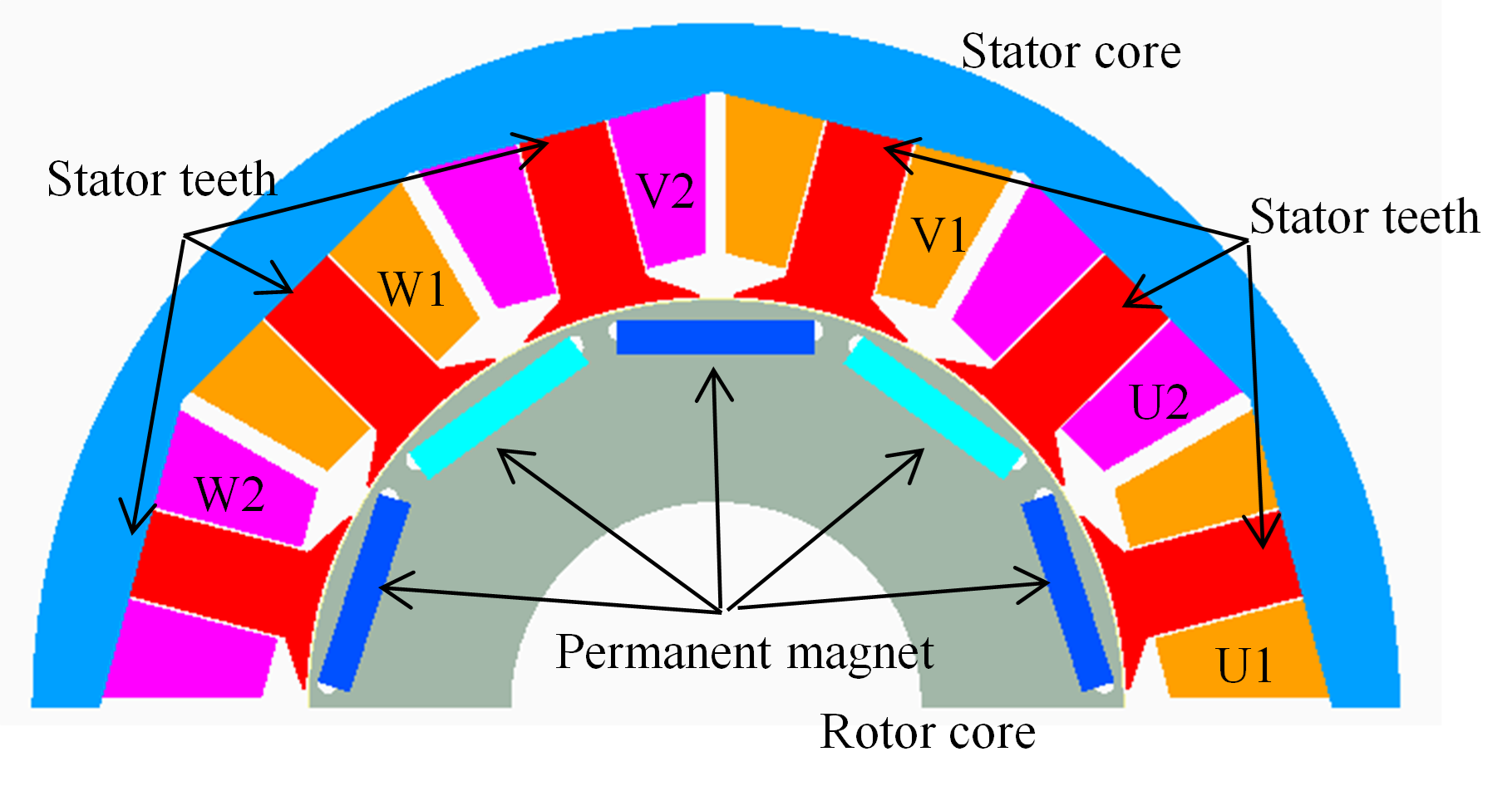

図 110 IPMSM10P12Sモータ

IPMSM 8極12スロット/10極12スロット モータ情報

IPMSM 8極12スロット/10極12スロット 解析結果

IPMSM 8P48Sモータ

EV用主機モータを想定した分布巻モータです。

[REF2011] , [REF2021] にあるToyota Prius2011を参照して作成したモータです。平角コイルの巻線を想定しています。

[CITE2025] で紹介されています。

極数:

8

スロット数:

48

巻線方式:

分布巻

タイプ:

埋込磁石型

../_images/IPMSM8P48S.png

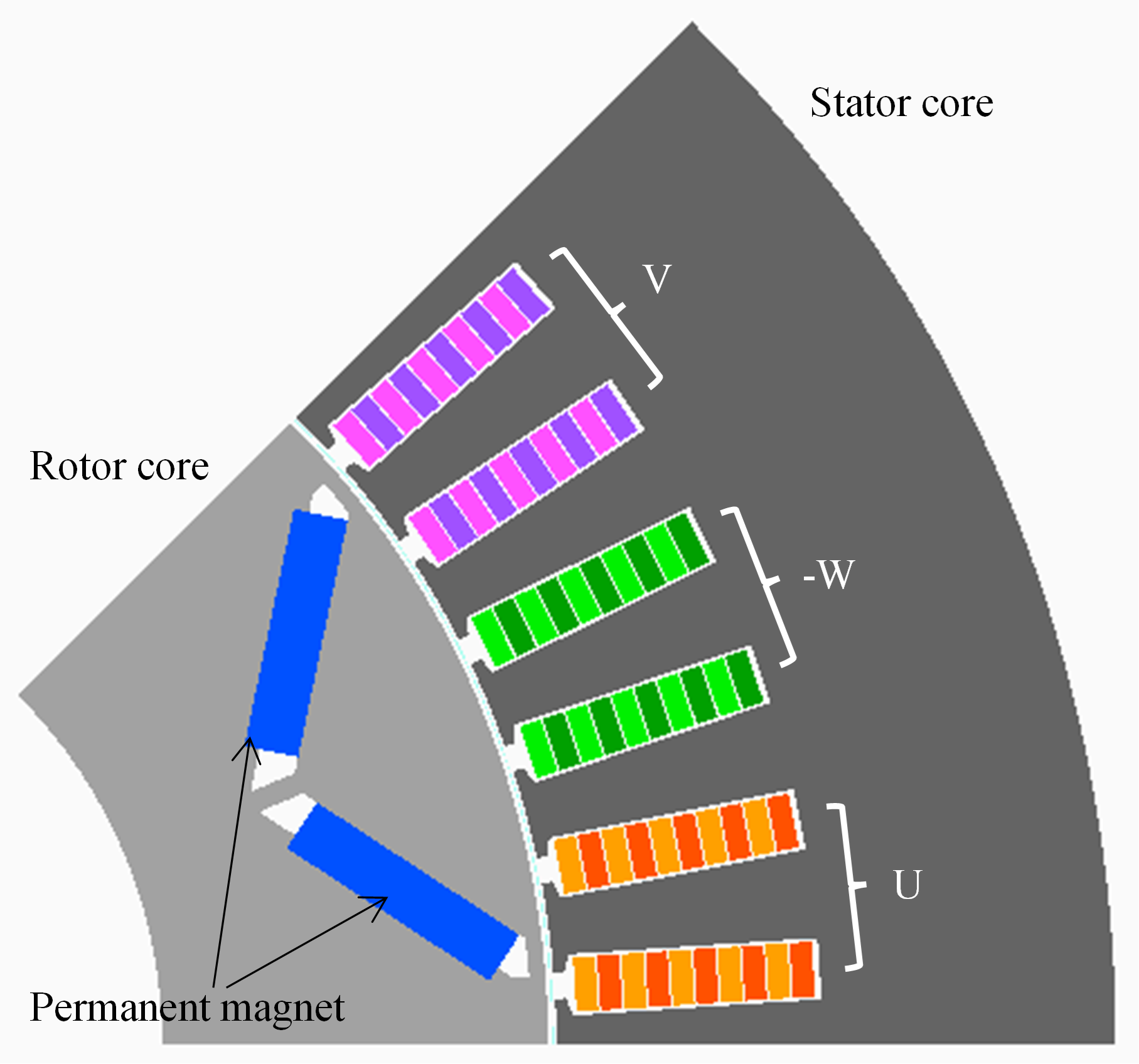

図 111 IPMSM8P48Sモータ 2Dメッシュ図

IPMSM 8極48スロット モータ情報

IPMSM 8極48スロット 解析結果
