多極多スロットアウターロータ形PMモータ "GL80"  モータ情報

小形,軽量化が求められるドローンやロボット用モータをターゲットとした,多極多スロットアウターロータ形PMモータとして,T-Motor 社の GL80 を分解して得られた結果を基に作成した公開モータです。

注釈

販売元からこのような形での公開について了承済みです。

以下に [paper2024] により公開されているモータ情報をまとめます。

モータ仕様

表 24 GL80モータの機器定数(出典:[paper2024] を一部改訂)

極数

42

スロット数

36

ステータ外径 [mm]

80.6

ステータ内径 [mm]

58

ロータ外径 [mm]

87

ロータ内径 [mm]

82

積厚 [mm]

10

ステータ材料

20HX1200

ロータ材料

SUS430

相数

3

ターン数

25ターン/スロット

表 25 Dモデルモータの使用材料 (出典:[CITE2012] を一部改訂)

希土類ネオジウム磁石

N44AS-R

残留磁束密度

1.3 T

比透磁率

1.05

モータ寸法

GL80_CAD.dxfのダウンロード

../../../_images/GL80.png

図 63 GL80モデル (出典:[paper2024]

../../../_images/GL80_stator.png

図 64 GL80モデル 固定子 寸法 (出典:[paper2024]

../../../_images/GL80_rotor.png

図 65 GL80モデル 回転子 寸法 (出典:[paper2024]

電磁鋼板磁気特性

10EX1200とSUS430は公開データがないため下図のみの紹介となります。

../../../_images/GL80_bh.png

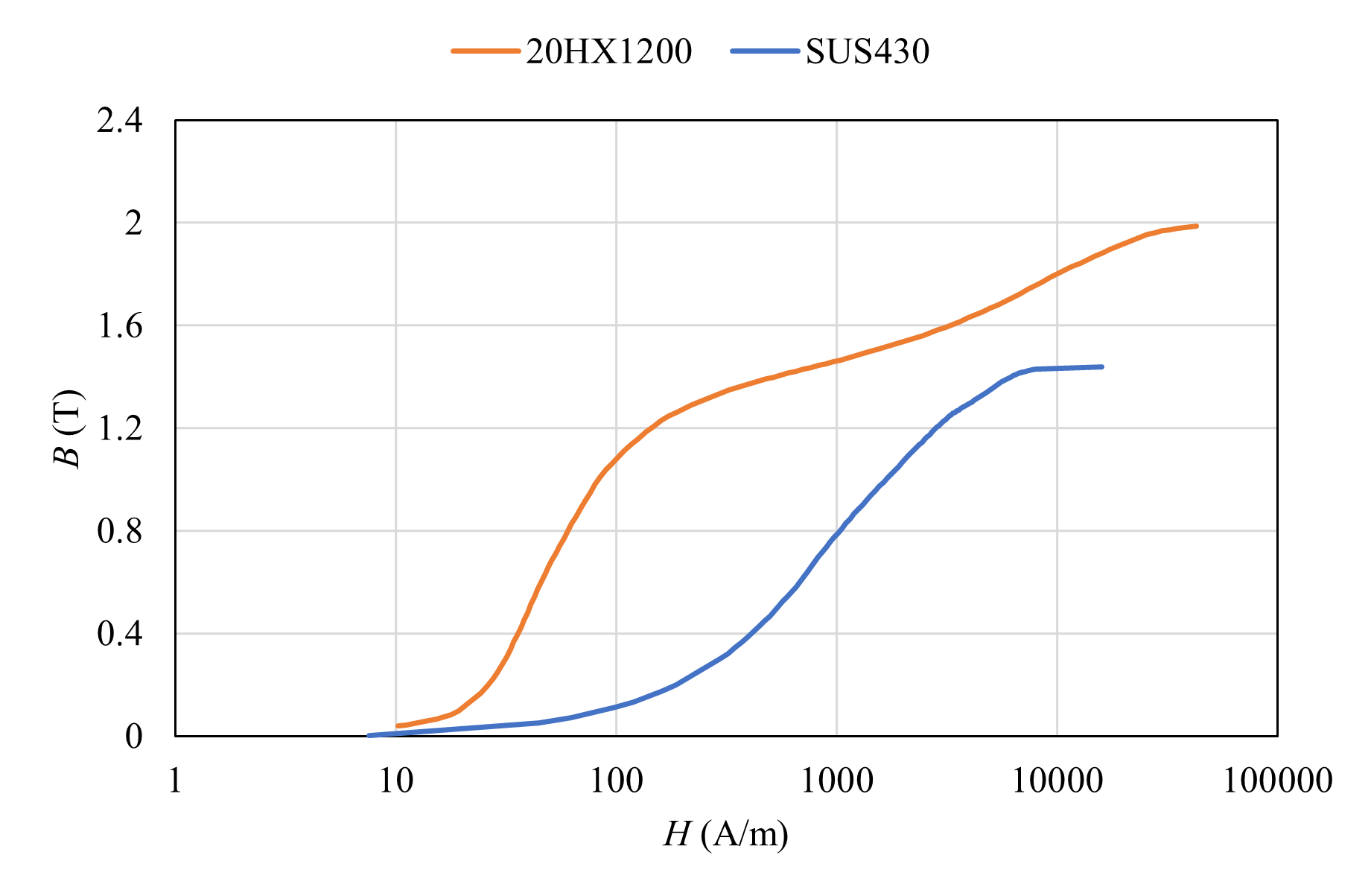

図 66 GL80モデルで使用されているB-H特性
