多極多スロットアウターロータ形PMモータ "GL80" 解析結果

解析メッシュ図(例)

../../../_images/GL80_mesh.png

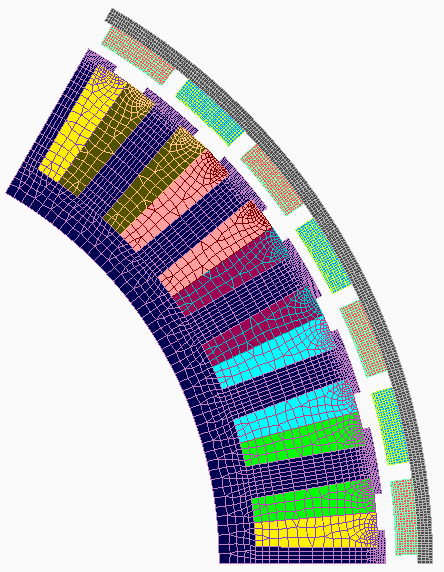

図 67 GL80モデル 2Dメッシュ図


無負荷誘起電圧

無負荷時の結果として,無負荷誘起電圧( \(450 min^{-1}\) )の結果を示します。

../../../_images/GL80_back_emf.png

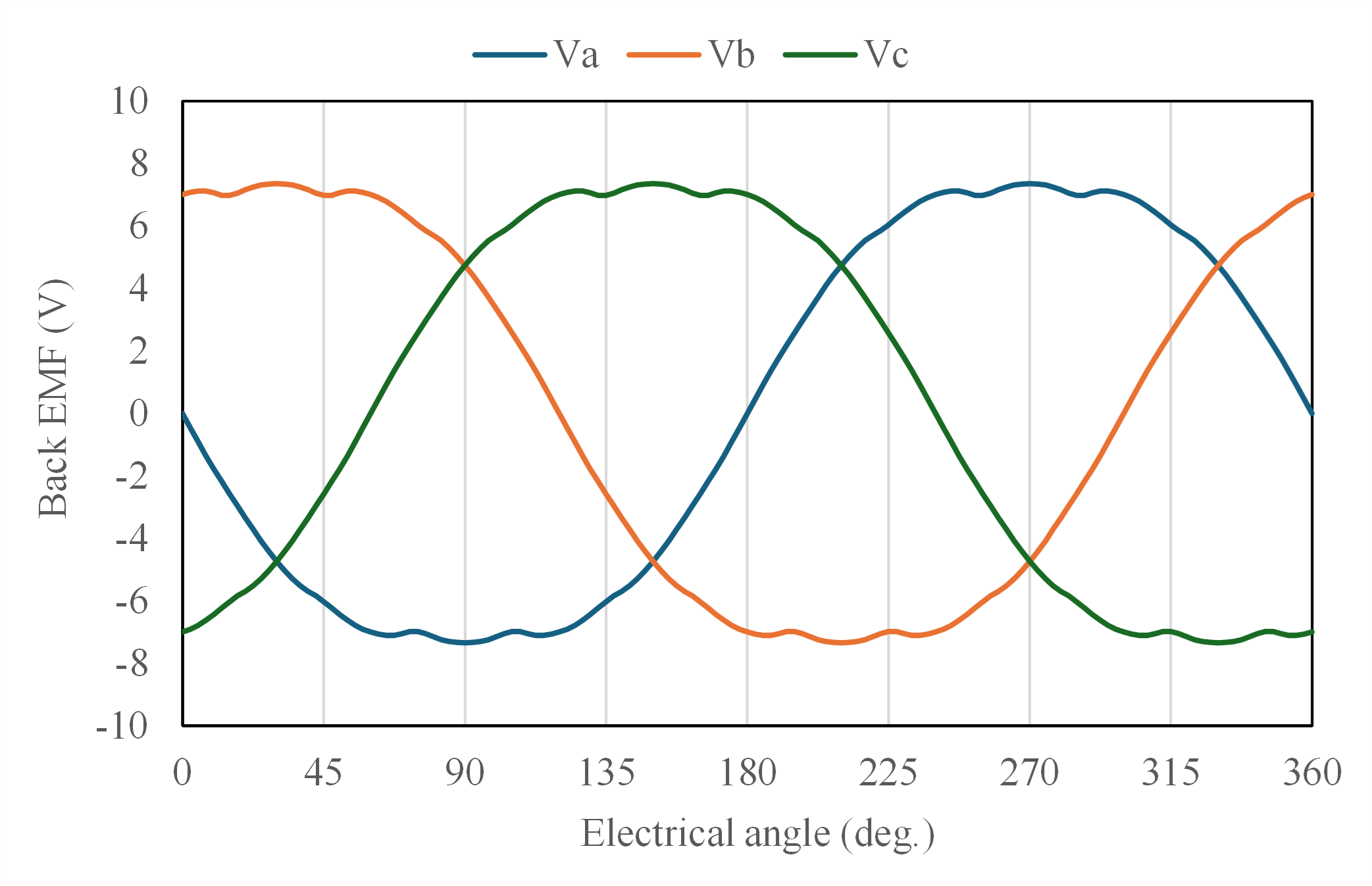

図 68 GL80モデル 相誘起電圧波形の比較 (出典:[paper2024]

GL80_back_emf.csvのダウンロード

参考までに相誘起電圧の成分を示します。

また,コイル鎖交磁束をdq変換したd軸成分より算出したd軸磁石磁束は,1.546 mWbです。

表 26 相誘起電圧FFT結果

次数

1

7.959

3

0.731

7

0.017

11

0.067

コギングトルク

42極36スロットモータのため,最小公倍数252の倍数でギャップ部を分割すると,精度良いコギングトルク結果が得られます。

../../../_images/GL80_cogging.png

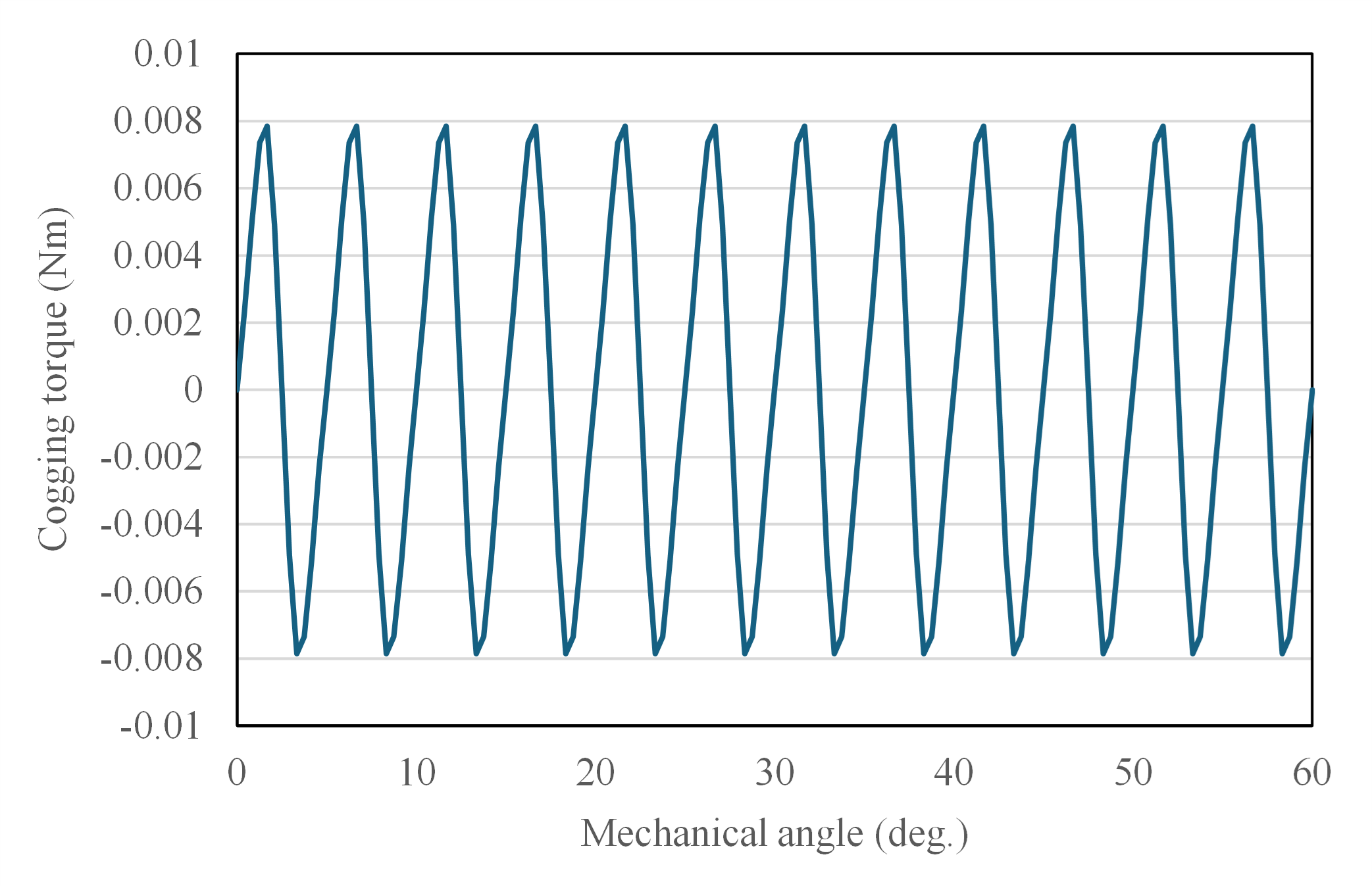

図 69 コギングトルク波形 (出典:[paper2024]

表 27 コギングトルクリプル

peak-to-peak (Nm)

0.0157

GL80_cogging.csvのダウンロード

トルク特性

../../../_images/GL80_current_torque.png

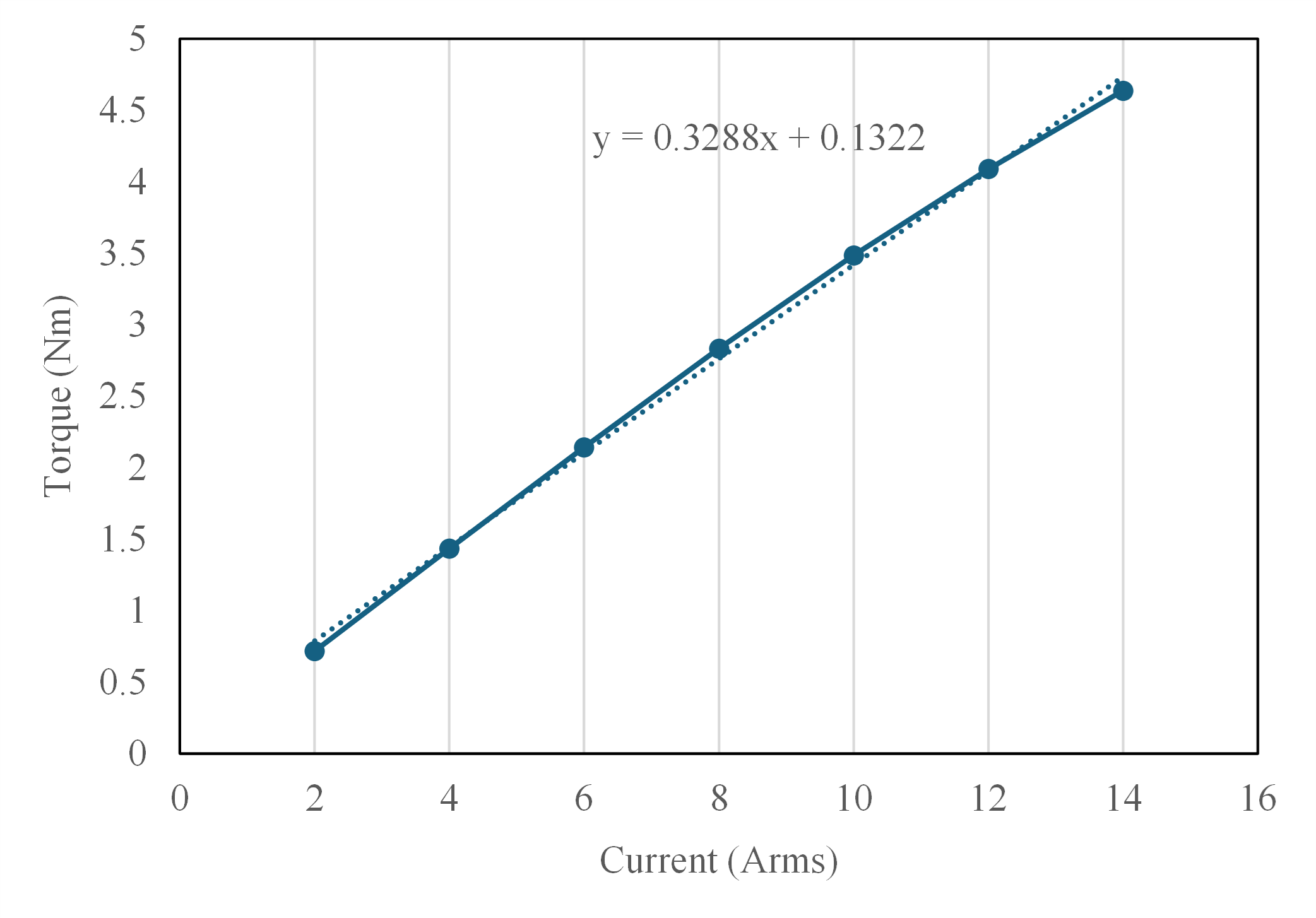

図 70 8極12スロットモータ トルク―電流特性 (出典:[paper2024]

GL80_T-I.csvのダウンロード
