IPMSM "D1モデル" モータ情報

以下に [CITE2013] により公開されているモータ情報をまとめます。

モータ仕様

表 12 D1モデルモータの機器定数(出典:[CITE2013] を一部改訂)

項目

値2

Spec.

最大電圧 [V]

165

最大電流 [Arms]

7.5

定格電流 [Arms]

4.4

定格トルク [Nm]

1.8

1相あたりの巻線抵抗 [\(\Omega\)]

0.380

極数

4

スロット数

6

相数

3 / 2並列巻

ターン数

125ターン/ティース

Stator

外径 [mm]

112

積厚 [mm]

60

電磁鋼板

35A300相当

Rotor

外径 [mm]

54.6

積厚 [mm]

62

電磁鋼板

35A300相当

表 13 D1モデルモータの使用材料 (出典:[CITE2012] を一部改訂)

項目

値2

鉄心

35A300相当

厚さ

0.35 mm

密度

7.65 kg/dm3

占積率

98 %

ヒステリシス損係数

\(K_h = 1.800 \times 10^{-2}\) (1.5T時)

渦電流損係数

\(K_e = 7.665 \times 10^{-5}\) (1.5T時)

永久磁石

希土類ネオジウム磁石

残留磁束密度

1.225 T

比透磁率

1.05

導電率

6.944e5 S/m

モータ寸法,写真

D1model_CAD.dxfのダウンロード

../../../_images/D1model_rotor_fig.png

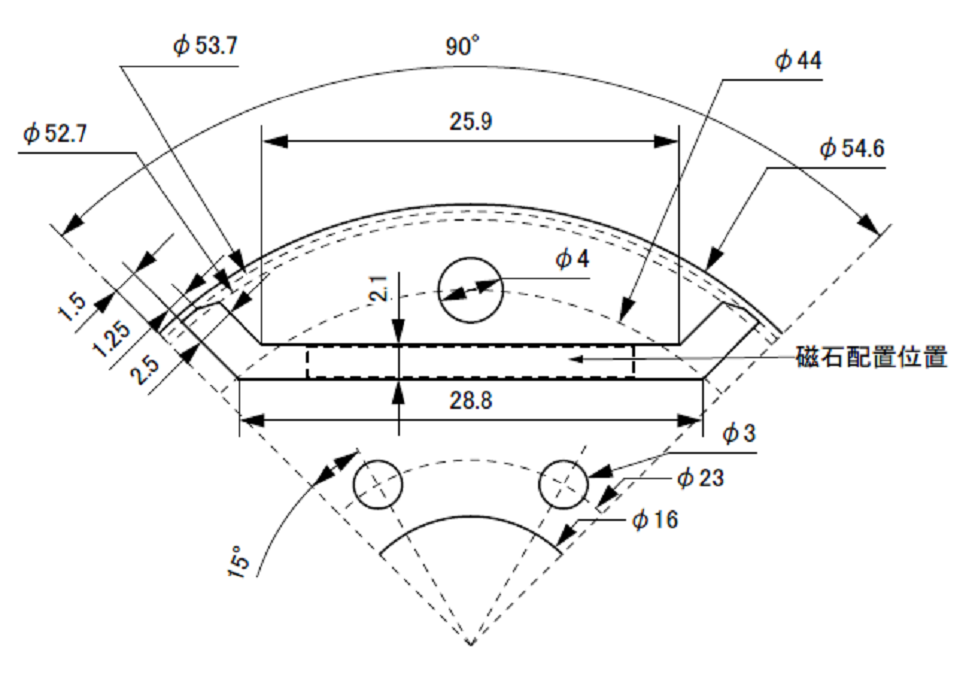

図 28 D1モデル 回転子 寸法 (出典:[CITE2013]

../../../_images/D1model_stator_fig.png

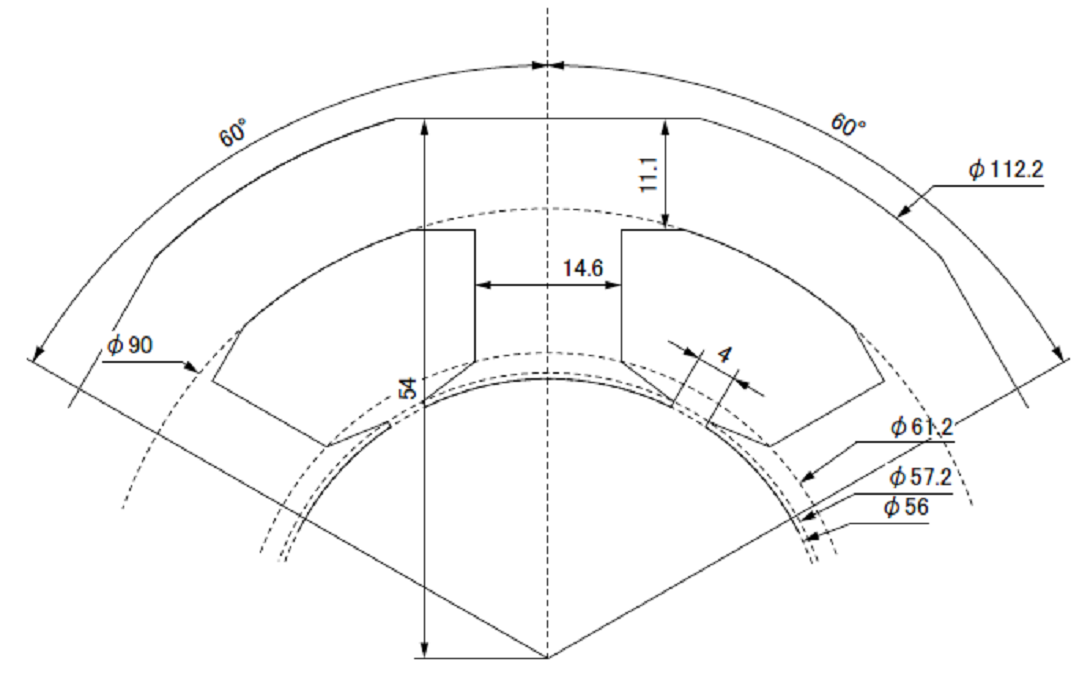

図 29 D1モデル 固定子 寸法 (出典:[CITE2013]

../../../_images/D1model_magnet.png

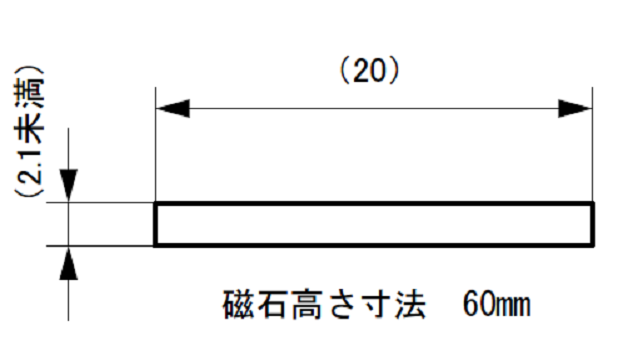

図 30 D1モデル 永久磁石 寸法 (出典:[CITE2013]

../../../_images/D1model_stator_side_view.png

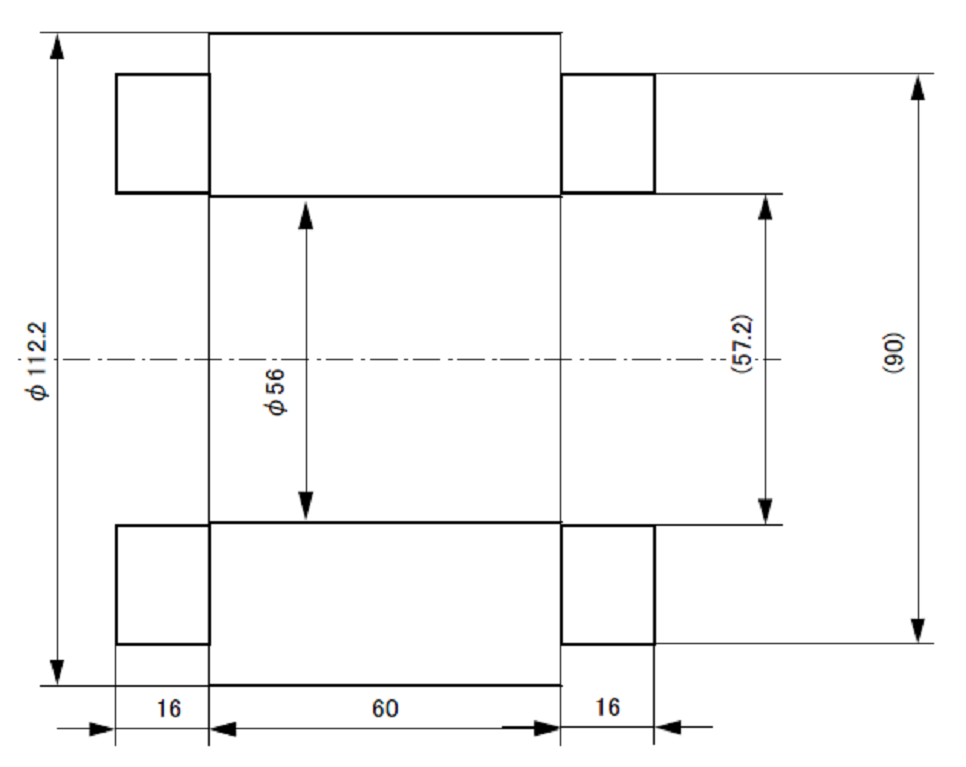

図 31 D1モデル 固定子 側面 寸法 (出典:[CITE2013]

../../../_images/D1model_rotor_side_view.png

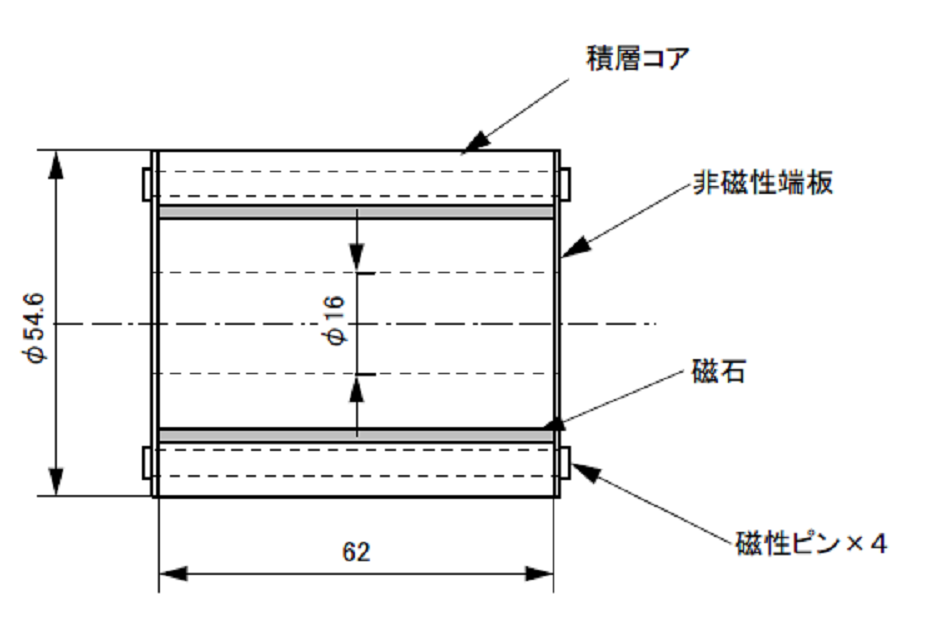

図 32 D1モデル 回転子 側面 寸法 (出典:[CITE2013]

../../../_images/coil_connection_fig.png

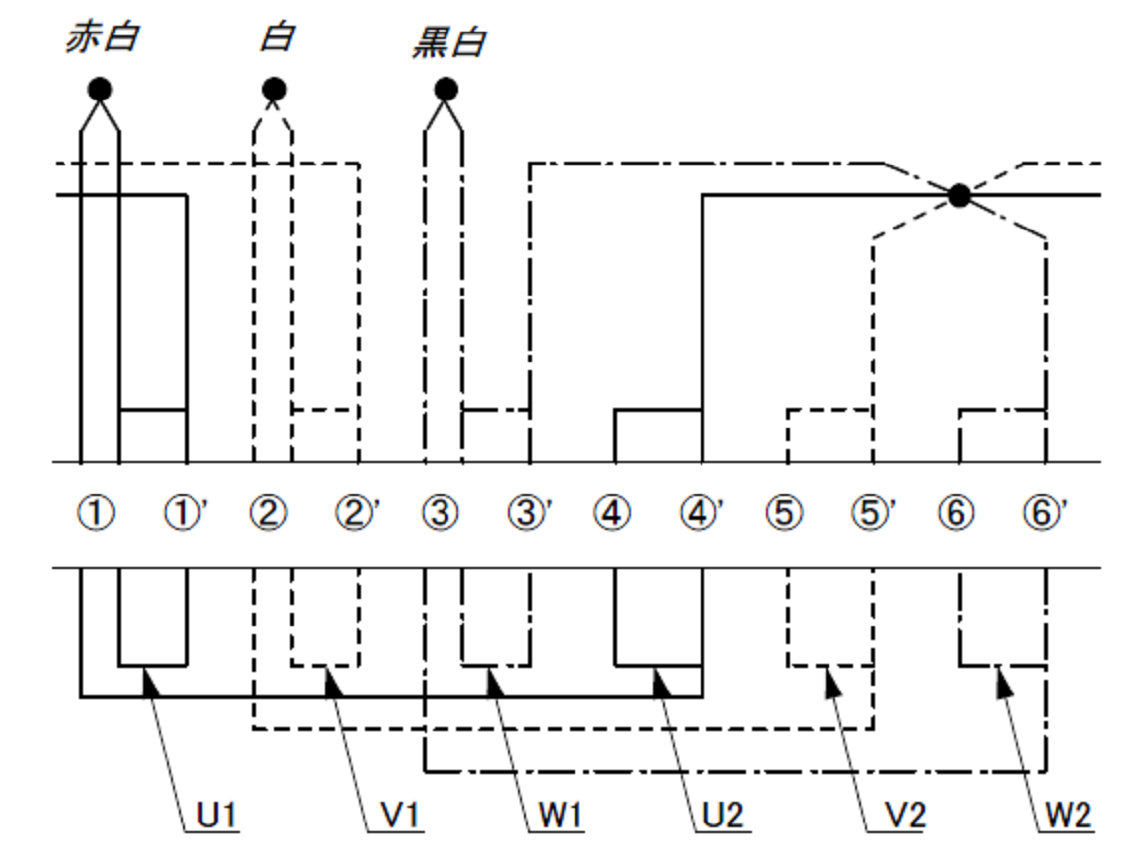

図 33 D1モデル 結線要領図 (出典:[CITE2013]

../../../_images/coil_connection2_fig.png

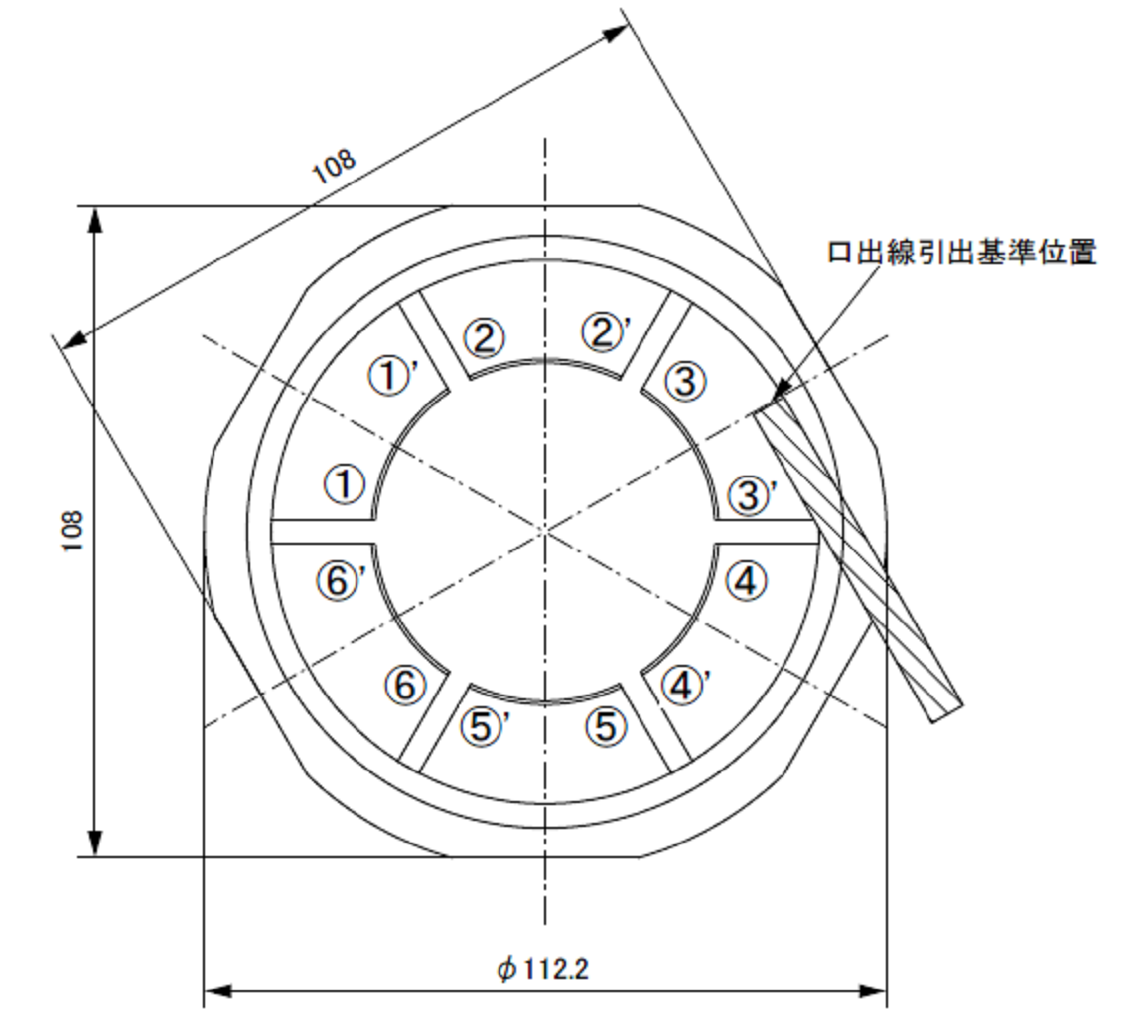

図 34 D1モデル 固定子上面図 (出典:[CITE2013]

../../../_images/D1model_pic1.png

図 35 D1モデル 写真 (出典:[paper2015]

../../../_images/D1model_rotor_pic.png

図 36 D1モデル 回転子 写真 (出典:[paper2015]

[35A300]

35A300相当の電磁鋼板の磁気特性

電磁鋼板磁気特性

固定子,回転子鉄心材である35A300相当の磁気特性については,同一グレードの単板試料をHコイル法における単板磁気試験器 [REF2008] により磁束密度2.0Tまで測定しました。それ以上の高磁束密度領域では参考文献 [REF2004] に基づいて外挿を行うことで非線形磁気特性を考慮しています。

35A300相当の電磁鋼板は無方向性電磁鋼板であるが,一般的に磁化特性は電磁鋼板の圧延方向(Rolling direction)とそれに対する直角方向(Transverse direction)とで異なっています。そのため,圧延方向と直角方向の最大磁束密度 \(B_m\) (Average)として用いています。

鉄損については種々の計算法が提案されていますが,調査専門委員会内でデータの共通化を図るため鉄損 \(W_i\) (W/kg)を次式で定義し,ヒステリシス損係数 \(K_h\) および渦電流損係数 \(K_e\) を鉄損測定結果より求めた。\(f\) は周波数, \(B_{m}\) は最大磁束密度である。

Steinmetz equation

\[W_i=K_e f^{2} B_{m}^{2} + K_h f B_{m}^{2}\]
../../../_images/35A300_bh.png

図 37 D1モデルに使用されている無方向性電磁鋼板(JIS35A300相当)のB-H特性(出典:[paper2013]

../../../_images/35A300_bw.png

図 38 D1モデルに使用されている無方向性電磁鋼板(JIS35A300相当)の鉄損特性(出典:[CITE2013]

鉄損については,種々の計算法が提案されているが,委員会内でデータの共通化を図るため鉄損 \(W_i\) (W/kg)を(3.1)で定義し,ヒステリシス損係数 \(K_h\) および渦電流損係数 \(K_e\) を鉄損測定結果より求めた。

../../../_images/35A300_KhKe.png

図 39 D1モデルに使用されている無方向性電磁鋼板(JIS50A350相当)のヒステリシス損係数および渦電流損係数(出典:[paper2013]

表 14 D1モデルに使用されている無方向性電磁鋼板(JIS35A300相当)の電磁鋼板の磁束密度と磁界の強さとの関係(B-H curve)の本委員会標準特性(圧延方向と直角方向の平均値)と圧延方向特性および直角方向特性(出典:[CITE2013]

Bm [ T ]

Hb [ A/m ]

Hb (RD) [A/m]

Hb (TD) [A/m]

0

0

0

0

0.05

18.071

10.089

26.054

0.1

27.840

15.641

40.039

0.15

33.964

19.070

48.858

0.2

38.307

21.435

55.180

0.25

41.871

23.186

60.556

0.3

44.878

24.373

65.383

0.35

47.699

25.575

69.822

0.4

50.317

26.583

74.052

0.45

52.881

27.463

78.300

0.5

55.365

28.367

82.363

0.55

57.916

29.239

86.593

0.6

60.568

30.242

90.893

0.65

63.470

31.422

95.518

0.7

66.636

32.805

100.467

0.75

70.102

34.509

105.696

0.8

74.013

36.525

111.501

0.85

78.508

39.039

117.977

0.9

83.810

42.336

125.283

0.95

90.045

46.446

133.644

1

97.522

51.676

143.367

1.05

106.572

58.515

154.629

1.1

118.016

67.260

168.771

1.15

133.323

78.991

187.656

1.2

154.058

94.786

213.331

1.25

185.691

118.823

252.558

1.3

225.174

148.724

301.624

1.35

298.660

209.054

388.267

1.4

443.819

306.163

581.475

1.45

732.241

509.266

955.216

1.5

1321.679

957.307

1686.050

1.55

2256.460

1725.397

2787.522

1.6

3532.571

2857.698

4207.445

1.65

5119.749

4362.521

5876.977

1.7

6921.472

6043.944

7799.000

1.75

9122.521

8114.867

10130.175

1.8

11640.028

10574.793

12705.263

1.85

14503.527

13256.914

15750.140

1.9

17966.530

16770.967

19162.094

1.95

22453.105

21208.018

23698.193

2

28475.761

27266.944

29684.578

2.05

39144.485

38063.878

40226.797

2.1

57569.268

56714.955

58430.400

2.15

83750.110

83220.173

84295.386

2.2

117687.010

117579.534

117821.756

2.21272429

127561.525

125046.463

130064.548

2.25

157224.593

157224.593

157224.593

2.3

197013.328

197013.328

197013.328

2.35

236802.064

236802.064

236802.064

2.4

276590.800

276590.800

276590.800

2.45

316379.536

316379.536

316379.536

2.5

356168.271

356168.271

356168.271

2.55

395957.007

395957.007

395957.007

2.6

435745.743

435745.743

435745.743

2.65

475534.479

475534.479

475534.479

2.7

515323.215

515323.215

515323.215

2.75

555111.950

555111.950

555111.950

2.8

594900.686

594900.686

594900.686

2.85

634689.422

634689.422

634689.422

2.9

674478.158

674478.158

674478.158

2.95

714266.893

714266.893

714266.893

3

754055.629

754055.629

754055.629

35A300_bh.csvのダウンロード

表 15 D1モデルに使用されている無方向性電磁鋼板(JIS35A300相当)の電磁鋼板の磁束密度と鉄損との関係(B-W curve)の本委員会標準特性(圧延方向と直角方向の平均値)と圧延方向特性および直角方向特性(出典:[CITE2013]

35A300

50Hz

50Hz

50Hz

100Hz

100Hz

100Hz

Bm [T]

W (ave) [W/kg]

W (RD) [W/kg]

W (TD) [W/kg]

W (ave) [W/kg]

W (RD) [W/kg]

W (TD) [W/kg]

0.05

3.63E-03

2.29E-03

4.96E-03

7.94E-03

5.49E-03

1.04E-02

0.10

1.65E-02

1.02E-02

2.28E-02

3.62E-02

2.43E-02

4.82E-02

0.15

3.84E-02

2.46E-02

5.22E-02

8.48E-02

5.76E-02

1.12E-01

0.20

6.74E-02

4.43E-02

9.05E-02

1.50E-01

1.05E-01

1.96E-01

0.25

1.02E-01

6.90E-02

1.36E-01

2.29E-01

1.63E-01

2.95E-01

0.30

1.42E-01

9.85E-02

1.86E-01

3.20E-01

2.33E-01

4.06E-01

0.35

1.86E-01

1.32E-01

2.40E-01

4.20E-01

3.13E-01

5.28E-01

0.40

2.33E-01

1.68E-01

2.98E-01

5.31E-01

4.01E-01

6.61E-01

0.45

2.84E-01

2.09E-01

3.59E-01

6.50E-01

4.98E-01

8.01E-01

0.50

3.37E-01

2.51E-01

4.24E-01

7.76E-01

6.03E-01

9.50E-01

0.55

3.94E-01

2.97E-01

4.91E-01

9.12E-01

7.17E-01

1.11E+00

0.60

4.53E-01

3.45E-01

5.61E-01

1.06E+00

8.38E-01

1.27E+00

0.65

5.16E-01

3.96E-01

6.36E-01

1.21E+00

9.67E-01

1.45E+00

0.70

5.82E-01

4.50E-01

7.13E-01

1.37E+00

1.10E+00

1.63E+00

0.75

6.50E-01

5.07E-01

7.93E-01

1.53E+00

1.24E+00

1.81E+00

0.80

7.22E-01

5.68E-01

8.76E-01

1.70E+00

1.40E+00

2.01E+00

0.85

7.97E-01

6.30E-01

9.63E-01

1.89E+00

1.55E+00

2.22E+00

0.90

8.76E-01

6.97E-01

1.06E+00

2.08E+00

1.72E+00

2.43E+00

0.95

9.59E-01

7.68E-01

1.15E+00

2.28E+00

1.90E+00

2.66E+00

1.00

1.05E+00

8.45E-01

1.25E+00

2.49E+00

2.09E+00

2.89E+00

1.05

1.14E+00

9.27E-01

1.35E+00

2.71E+00

2.29E+00

3.14E+00

1.10

1.24E+00

1.01E+00

1.46E+00

2.95E+00

2.50E+00

3.40E+00

1.15

1.34E+00

1.11E+00

1.58E+00

3.20E+00

2.73E+00

3.67E+00

1.20

1.46E+00

1.22E+00

1.71E+00

3.47E+00

2.98E+00

3.96E+00

1.25

1.60E+00

1.34E+00

1.85E+00

3.77E+00

3.25E+00

4.28E+00

1.30

1.72E+00

1.45E+00

1.99E+00

4.09E+00

3.56E+00

4.63E+00

1.35

1.88E+00

1.61E+00

2.15E+00

4.46E+00

3.89E+00

5.02E+00

1.40

2.06E+00

1.77E+00

2.35E+00

4.87E+00

4.28E+00

5.46E+00

1.45

2.26E+00

1.96E+00

2.56E+00

5.32E+00

4.70E+00

5.94E+00

1.50

2.46E+00

2.15E+00

2.76E+00

5.78E+00

5.15E+00

6.41E+00

1.55

2.62E+00

2.33E+00

2.92E+00

6.19E+00

5.56E+00

6.81E+00

1.60

2.76E+00

2.47E+00

3.05E+00

6.51E+00

5.90E+00

7.13E+00

1.65

2.87E+00

2.59E+00

3.16E+00

6.78E+00

6.18E+00

7.37E+00

1.70

2.96E+00

2.68E+00

3.24E+00

7.00E+00

6.39E+00

7.60E+00

1.75

3.04E+00

2.76E+00

3.31E+00

7.20E+00

6.60E+00

7.80E+00

1.80

3.11E+00

2.84E+00

3.38E+00

7.38E+00

6.78E+00

7.97E+00

1.85

3.16E+00

2.90E+00

3.42E+00

7.54E+00

6.93E+00

8.15E+00

1.90

3.20E+00

2.94E+00

3.46E+00

7.68E+00

7.08E+00

8.27E+00

1.95

3.23E+00

2.97E+00

3.49E+00

7.78E+00

7.19E+00

8.38E+00

2.00

3.27E+00

3.01E+00

3.52E+00

7.81E+00

7.21E+00

8.42E+00

35A300_bw.csvのダウンロード
