SRM_HV 解析結果

以下に [CITE2025] で紹介された解析結果をまとめます。

解析には BHカーブ(出典:[CITE2025]) を使用しました。

解析メッシュ図

技術報告 [CITE2025] では,解析メッシュ図は提示していませんが,ここでは例として [CITE2025] で使用したメッシュ図を示します。

../../../_images/Mesh2D_180.png

図 73 SRM2モデル 2Dメッシュ図


磁束線分布

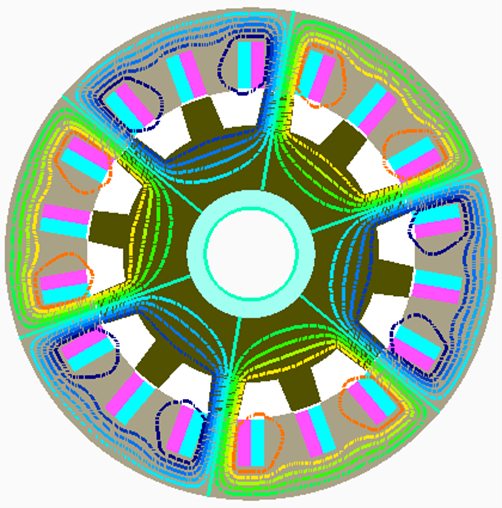

../../../_images/SRM2_flux_line.png

図 74 SRM2 U相励磁時の磁束線分布 (出典:[CITE2025]

トルク特性

../../../_images/torque-current2.png

図 75 SRM2 トルク―電流特性 (出典:[CITE2025]

SRM2_T-Ia.csvのダウンロード

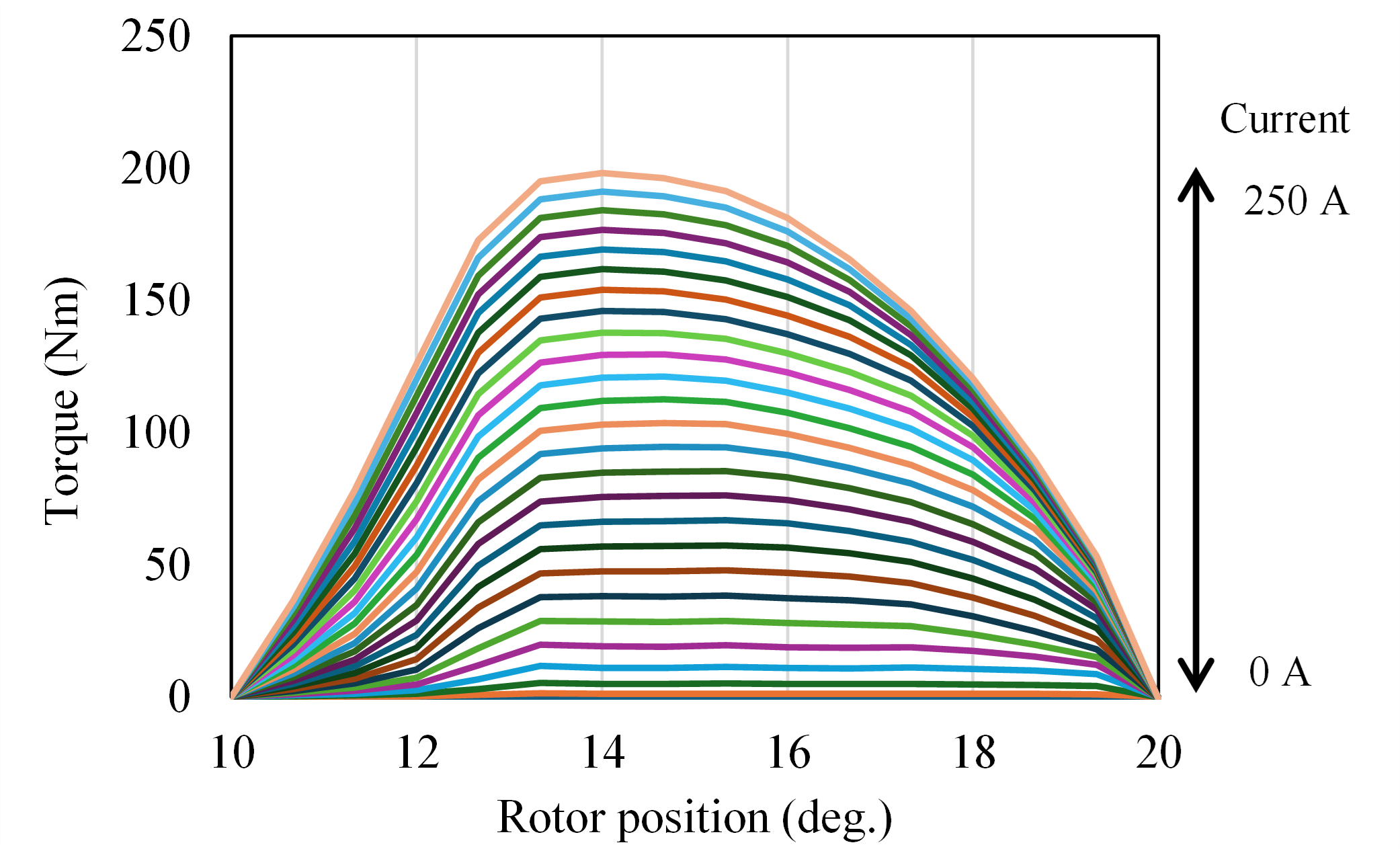

../../../_images/torque-rotor_position.png

図 76 SRM2 トルク―ロータ位置特性 (出典:[CITE2025]

SRM2_T-position.csvのダウンロード

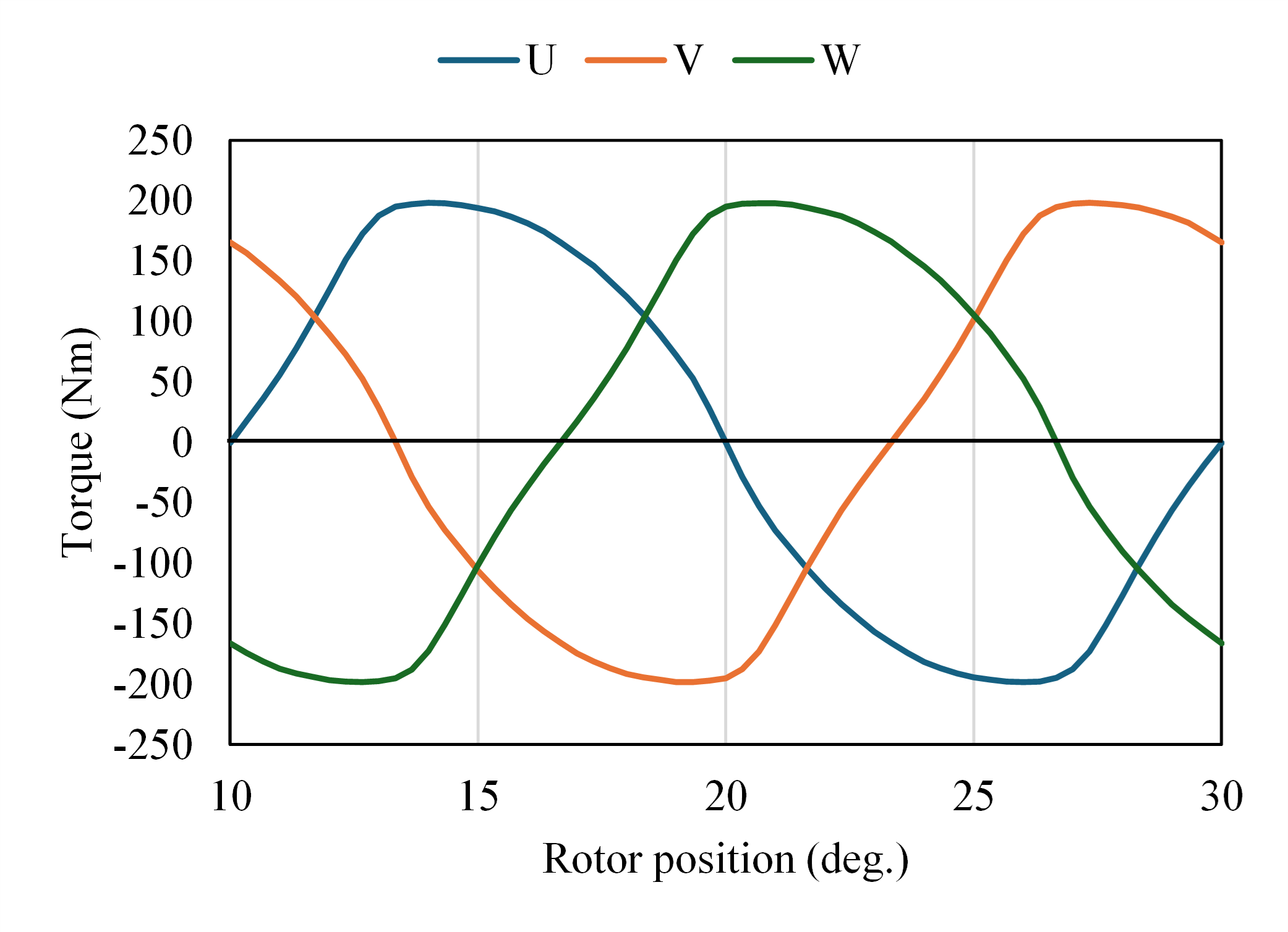

../../../_images/torque_UVW250A.png

図 77 SRM2 U,V,W相それぞれに直流電流250A印加時のトルク波形 (出典:[CITE2025]

SRM2_torqueUVW.csvのダウンロード

../../../_images/torque_250A.png

図 78 SRM2 オーバーラップなし理想矩形波電流印加時のトルク波形 (出典:[CITE2025]

SRM2_torque.csvのダウンロード
